消防主机的探测回路接地怎么查?

来源:消防维保  时间:2018-12-29 16:52:52

消防主机的探测回路的回路线在施工过程中经常会出现接地,这种情况虽然一般不影响回路正常工作,但也是有隐患的。同时接地故障也是不容易排除掉的。下面就简要介绍一下它的隐患,和排除方法。

回路线接地的隐患

它的隐患主要有:

1、会引进电磁干扰。特别是夏天下雨天电闪雷鸣,很多干扰都会沿着建筑物导到大地。如果回路线接地,就有可能这些干扰沿着回路线导到回路卡和主机上去。轻的会引起回路上探测器误报火警或故障;重的会损坏回路卡或者消防主机。

2、容易造成回路短路。如果出现回路线的两根线在不同位置都接地,会造成回路线短路。本来单点接地就不容易查,多点接地就更难查了。

如何排除接地故障

1、支路回路总线

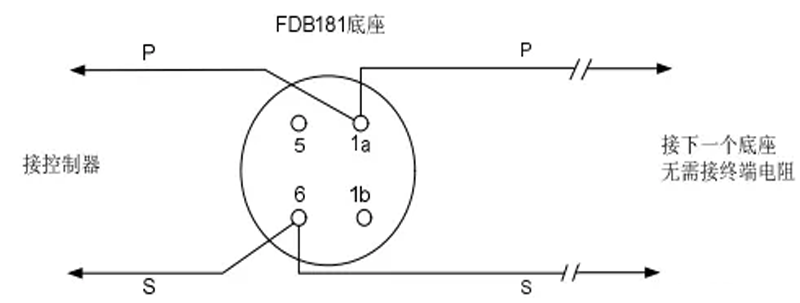

以西门子FC18消防主机为例,回路线是手拉手的形式接回路设备,如图1。这种形式非常普遍,国内很多厂家的产品都是这样连接。



在查这种回路总线的接地时,有两个原则:1)断开与回路卡的连接,使回路线断电;2)分段查接地点。

回路线断开主要考虑测量的准确性,带电量是不准确的。这样的连接方式判断是否接地比较简单,直接将回路线从回路卡处断开,分别量单根线是否接地,即可。

分段查接地点是无奈之举,因为没有什么太好的办法,只能这样。但也有一些小技巧。例如,先排查主要分线盒处,因为各个分线都是从分线盒分出去的,将分线盒处的连接线全部断开,量各个分线是否接地,这样就可以排除一大部分的线,单查有接地故障的分线。再将该分线进行分段查,-终就可以查出问题所在。

2、环路回路总线

以西门子消防主机FS1120的FD720回路总线为例,如图2。

它的这种连接方式,是不能简单地量每根线是否接地就能判断的。因为它的接线方式完全不同,如图1。正线都接1a,而负线分别接5,6。就是说只能测量正线是否接地,而因为负线在底座上是断开的,不能完整判断是否接地。

那怎么办呢?西门子开发了一款测线仪,如图3,将回路线接入测线仪(测线仪需要接地),就可以将接地点定位到具体回路设备上,本人用过几次,定位还是很准确的。这样是不是很方便呀?而且效率奇高。

测线仪

另外,接地故障在西门子消防主机里都可以屏蔽掉,让该故障不显示在主机上,这需要在调试软件中进行设置才行。这种做法并不提倡,实在没有办法的情况下再使用吧。
