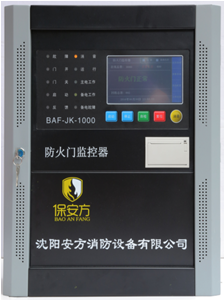

一、BAF-JK-1000防火门监控器

BAF-JK-1000防火门监控器，是保安方开发、生产的智能防火门监控系统的主控制器，可连接保安方的防火门监控模块、防火门门磁开关等模块。监控器采用彩色汉字液晶显示屏，所有功能操作以及联动控制，都通过菜单方式操作运行，从而使设备运行安全、可靠，操作灵活方便。

二、BAF-JK-1000防火门监控器参数

型号	BAF-JK-1000
负 载 数	4回路，每回路252点
主电源	AC220V ，50Hz
备用电源	DC24V 12Ah免维护
工作环境温度	0℃～40℃
贮存环境温度	-20℃～+70℃
相对湿度	≤ 95% RH （40℃）
配接设备	防火门监控模块
	防火门门磁开关

三、BAF-JK-1000防火门监控器主机运行状态显示部分

主机状态显示共有10个指示灯：

•【启动】灯：主机向防火门控制模块发出启动命令时亮。

•【故障】灯：系统中任一防火门故障或者主机存在故障时亮。

•【反馈】灯：系统中任一受控设备存在反馈时亮。

•【运行】灯：系统运行正常时，闪亮。

•【主电工作】灯：主电源工作时亮。

•【备电工作】灯：主电源故障，备电源工作时亮。

•【备电故障】灯：备电发生故障时亮。

•【消音】灯：报警或者故障时按一次消音键，该灯亮，声音关闭。

•【门开】灯：系统中常闭防火门打开时亮。

•【门关】灯：系统中常开防火门闭合时亮。

2、液晶显示部分

（1）实时显示各种故障、动作以防火门状态信息。

（2）显示主机操作提示和操作菜单。

（3）触摸屏，配合键盘实现各项功能操作。

3、键盘操作部分

共5个按键，与触摸屏配合完成主机具有的各项功能操作。

【自检】键：设定主机进入自检模式。

【复位】键：设定主机复位一次，所有回路板一起复位一次。

【消音】键：关闭当前故障声或火警声。

【启动】键：关闭指定防火门监控模块输出，实现独立控制防火门状态。

【停止】键：打开防火门监控模块输出。

四、BAF-JK-1000防火门监控器系统图
