依爱J-EI6032EN中继模块

时间:2018-10-30 15:10:57  品牌: 依爱

[!--oldtitle--]

一、J-EI6032EN中继模块性能特点

  ·电子编码,唯一ID,控制器在线编址或编码器设地址,自动登录,安装调试方便。

  ·内含CPU和智能软件,智能化程度高。四线制无极性,插拔式结构,接线方便,外形美观。

  ·可为非编码火灾探测器(线型光束感烟火灾探测器、线型感温火灾探测器、点型红外/紫外火焰探测器等)提供可复位DC24V电源,并接收其的报警信号。

  ·可检测配接的非编码火灾探测器的状态信息(正常、断线、火警)及DC24V电源断线故障。有“火警”灯可直观指示巡检与报警状态,“故障”灯可直观指示断线故障。

二、J-EI6032EN中继模块技术指标

使用环境温度 -10°C~50°C
使用环境湿度 ≤95%RH(不凝露)
总线工作电压 24V脉动电压
线制 两总线(无极性)
24V电源

DC24V±1015%

DC24V电源(无极性)

监视电流 ≤1.5mA(总线)
总线长度 ≤2000m
报警电流 ≤2.0mA(总线)
负载电阻 1/4W3kW(红色套管)
监视电流 ≤5.2mA(DC24V电源)
电源-大输出电流 ≥200mA
外壳防护等级 IP30
报警确认灯 红色,巡检闪亮,报警常亮
故障确认灯 黄色,接收故障信号时常亮

三、J-EI6032EN中继模块安装与接线

  ·EI6032EN模块采用插拔式结构,接线端子位于EI6039底座上,利用底座上安装孔用M4螺钉固定(注意方向),连接线从底座穿线孔进入,接线完成后再将模块插入底座。

  EI6032EN模块一般安装在配接非编码探测器等外部设备附近。

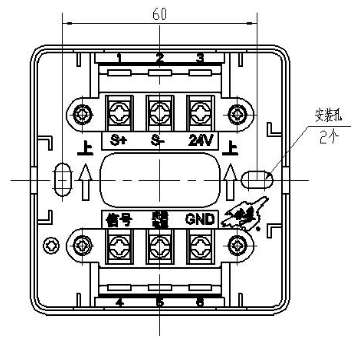

  ·EI6032EN模块的底部示意图:

EI6032EN模块的底部示意图

  ·EI6039模块底座上有六个带字母标识的接线端子,“S+”、“S-”分别为总线正极、负极输入,“24V”、“GND”分别为DC24V电源的正极、负极输入。“S+”、“S-”接入EI-6000系列控制器的回路总线,“24V”、“GND”接入控制器的主机电源或DC24V外设电源。

  “电源”为中继模块向非编码探测器等外部设备提供的电源端,“信号”为非编码探测器等外部设备返回的信号端。每个接线端子所接导线数量应不大于2根。

  ·与提供火警一组触点的非编码探测器连接方式:

  3k电阻与触点并联直接接于“电源”、“信号”端。

  对于保护变压器的感温电缆应使用带屏蔽层的产品,屏蔽层应可靠接地。以防止因感应引入高电压损坏中继模块。
