一、EST3智能火灾报警控制器概述

EST3系列火灾报警控制器（联动型）式联合技术消防安防公司（UTCFS）为中，大型及超大型建设项目开发的，是迄今为止-先进，-灵活的综合安全系统

二、EST3智能火灾报警控制器系统容量

1.每个回路拥有125个分布智能特征探测器地址和125个分布智能特征模块地址。其中，125个分布智能特征探测器若配置继电器底座，还可增加125个输出点

2.1台标准的EST3火灾报警控制器可根据要求配置1~10个回路，共1250个分布智能特征探测器地址和1250个分布智能特征模块地址

3.EST3火灾报警控制器的系统容量可综合项目规模、不同建设时期等因素，按世纪需要进行灵活配置，对于超大型建设项目，可将64台火灾报警控制器组成Peer-to-peer多重优先令牌无主网络，系统可拥有160000个地址，即80000个分布智能特征探测器和80000个分布智能特征模块

三、EST3智能火灾报警控制器布线方式

回路信号线无需采用双绞线和屏蔽线，采用普通导线（防火阻燃符合消防要求）即可。回路线的传输距离可达3028米(-大捷径），回路布线方式可根据实际工程需要进行选择环形（CLASSA）或分支形（CLASSB）

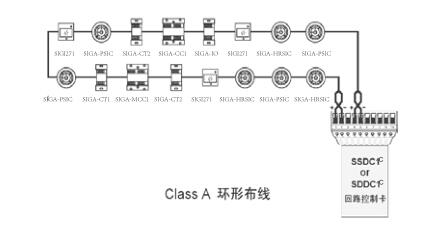

环形（CLASSA）

信号线由回路控制卡引出，以环形方式连接智能特征系列外围设备后，从-末端设备再将信号线返回回路控制卡

分支形（CLASSB）

信号线由回路控制卡引出，以T形方式连接智能特征系列外围设备，信号线连接各分支线路上的智能特征系列外围设备后，不再返回回路控制卡

每个回路的分支数不能超过124个（但可以多重分支）

混合形（CLASSA+CLASSB）

在1个环形线路上同时可布置多个分支行线路

每个回路只能采用1个环

每个回路的分支数不能超过124个（但可以多重分支）

四、EST3智能火灾报警控制器内部配置

EST3火灾报警控制器（联动型）有多种不同尺寸的机箱供用户选择。除蓄电池外，全部安装在标准19”轨道式机架3-CHAS7上。多线联动控制卡。、总线联动控制卡、消防电话等都可安装在同一控制器的机箱内

五、EST3智能火灾报警控制器主要技术特点

1.模块化程度高

2.智能化程度高

3.网络生命力强

4.扩展方便

5.便于安装

6.方便调试、易于维护和管理
